ADI推出多路復用器確保無閂鎖現象

ADI最近推出ADG5206和ADG5207兩款多路復用器，這兩款器件能夠在工作電壓高達±22 V的高壓工業應用中確保無閂鎖現象。閂鎖是指一種在關閉電源之前會(huì )持續存在的不良高電流狀態，它可能導致器件故障。



這些新款多路復用器具有超低電荷注入(0.35 pC)特性，因而特別適合要求低毛刺和快速建立時間的數據采集與采樣保持應用。低泄漏(20 pA)特性可確保高精度和分辨率，而這是音頻和視頻信號路由的一個優勢。ADG5206和ADG5207多路復用器是ADI公司開關和多路復用器保護產品系列的最新成員，該保護產品系列還包括具有業界最低電荷注入和低泄漏性能的防閂鎖四通道開關ADG5212和ADG5213。



ADG5206和ADG5207特性



• 每個CMOS開關的N溝道和P溝道晶體管之間實現溝道隔離，確保無閂鎖現象



• 在雙極性模擬信號應用中，工作電壓范圍為±9 V至±22 V，而在單極性模擬信號應用中，電壓范圍為+9 V至+40 V



• 具有3.5 pF關斷源極電容和60 MHz -3dB帶寬，具有超低的電荷注入(0 V時為0.35 pC)和源極關斷泄漏（125 °C時最大值為400 pA）性能。



• 導通時，兩個方向的導電性能相同，輸入信號范圍可擴展至電源電壓范圍。在斷開條件下，達到電源電壓的信號電平被阻止。兩款開關均為先開后合式，適合多路復用器應用。

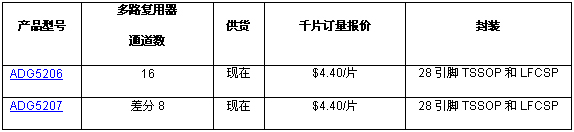

報價與供貨

目前可提供樣片和評估板。
