Vicor負載點DC-DC穩壓器集成零電壓開關拓撲

Vicor公司宣布推出其Picor PI33XX Cool-Power® ZVS降壓穩壓器系列，該負載點DC-DC穩壓器，為板級設計師提供最高的功率密度及設計靈活性。PI33XX系列集成了高性能零電壓開關（ZVS）拓撲，增加了點負載性能，提供業界一流的效率，峰值效率高達98％。PI33XX系列產品在高密度的10mmx14mmx2.56mm LGA封裝系統（SIP）內高度集成了控制電路、功率半導體和輔助組件。 PI33XX降壓穩壓器可將8V至36V的輸入電壓轉換為1V至16V的輸出電壓，輸出電流高達10A，輸出功率高達120W。無需任何額外的組件，采用單線均流方式，交錯使用六個之多的PI33XX降壓穩壓器，可進一步增加輸出功率。



PI33XX系列產品使用零電流開關(ZVS)拓撲，允許穩壓器在高頻工作，減少傳統使用硬開關拓撲的降壓穩壓器的開關損耗，把效率提到最高。PI33XX系列的高開關頻率也降低了外部濾波組件的尺寸，提高了功率密度，同時實現了線及負載瞬變的快速動態響應。 PI33XX系列在額定輸入的所有電壓范圍內維持高開關頻率工作，且沒有降低效率，最小導通時間是20ns支持輸入電壓高達36V時的最大降壓轉換。



PI33XX系列降壓穩壓器只需一個外部電感和最小的陶瓷電容作為輸入和輸出的濾波，便可以組一個完整的高性能穩壓器。無需頻率補償、參數設置或增加外部組件。產品可工作在較寬的-40°C至125°C溫度范圍，允許在絕大多數環境下使用。



對于設計師面臨的復雜配電方案方面的挑戰，Picor PI33XX Cool-Power ZVS降壓穩壓器是這個類型中唯一的降壓穩壓器，他提供一個可選的I²C™擴展故障遙測能力，允許報告6個不同類型的故障。其它器件可編程的I²C功能包括裕度、使能引腳的邏輯極性和相位延遲。器件編程很容易通過Cool-Power開發工具進行。



Vicor營銷和業務發展的副總裁Robert Gendron說：“Picor PI33XX Cool-Power ZVS降壓穩壓器系列允許設計師在板上實現高性能的點負載點電源；負載點降壓穩壓器內集成ZVS軟開關拓撲，創(chuàng )建了行業新的性能標準。結合Vicor各種功率傳輸至板上的方案，我們正在實現整個配電鏈，從輸入直至點負載的最佳的效率。”



關于Picor Cool-Power

Picor Cool-Power產品目前包括隔離轉換器PI31XX系列和現在的ZVS降壓穩壓器PI33XX系列。PI33XX系列是Vicor提供的首個高密度、高性能ZVS點負載穩壓器，稍后將會(huì )推出全面產品系列。此系列的未來產品包括具有更高電壓和電流能力的其它ZVS降壓穩壓器、ZVS降—升壓穩壓器和ZVS升壓穩壓器，預望所有產品在效率和密度方面都會(huì )設定行業基準。

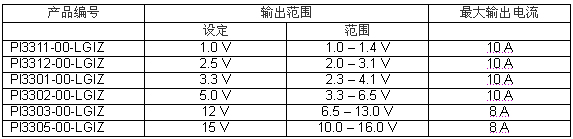

可用產品



Picor半導體電源方案

Vicor的子公司，提供高性能的、基于硅的電源轉換與電源管理解決方案。Picor基于硅的產品不僅是對Vicor電源技術的補充，也是對Vicor產品在創(chuàng )新傳統與性能的傳承。
