ADI推出開關穩壓器簡化負載點設計

ADI最近推出集成電源管理開關穩壓器系列的最新款產品 DC/DC 開關穩壓器ADP2441。這款全新36 V、1 A （放大器）降壓穩壓器集成了低導通電阻和高端及低端電源開關，能夠提供緊湊的負載點設計和94%以上的效率。在輕負載條件下，ADP2441會(huì )自動在脈沖跳躍模式(PSM)下工作，以便降低開關損耗，提高能效。



ADP2441支持4.5 V至 36 V的寬輸入范圍，適合各種負載點應用，包括工業與通信設備，以及醫療電子。輸出電壓可在0.6 V至90%輸入電壓范圍內調整。這款全新穩壓器還提供低至50 ns（納秒）的最短導通時間，適合單級、高輸入到低輸出電源轉換，節省了寶貴的電路板空間。







ADP2441采用電流模式恒定頻率PWM（脈寬調制）控制方案，具有出色的穩定性和瞬態響應性能，能夠將輸出電壓紋波降至最低。穩壓器的開關頻率可在300 kHz至1 MHz范圍內調節。這款全新穩壓器還具備精密使能、電壓跟蹤和電源良好功能，可實現簡單可靠的啟動時序。通過過流保護、欠壓閉鎖和熱關斷特性，系統可靠性和保護進一步增強。ADP2441在−40°C至 +125°C 的結溫范圍內工作，采用3 mm × 3 mm 12引腳LFCSP封裝。同時，ADIsimPower™設計工具支持ADI集成電源管理開關穩壓器，方便設計工程師輕松快捷地選擇器件、模擬電源性能以及構建評估電路。



ADP2441同步穩壓器主要特性



• 4.5 V至36 V的寬輸入電壓范圍，支持各種負載點應用
• 峰值效率高達94%，可提高系統電源效率并減少散熱。
• 低至50 ns的最短導通時間，支持高輸入電壓至低輸出電壓轉換
• 輕載時的自動省電模式
• 輸出電壓可調至0.6V，精度為±1%
• 精密使能輸入、電壓跟蹤輸入和電源良好特性
• 300 kHz至1 MHz的可調開關頻率
• ADIsimPowerTM設計工具支持

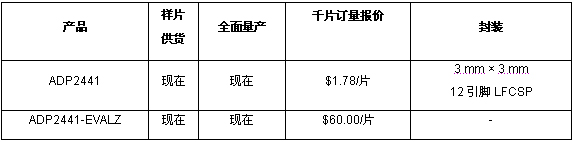

供貨與報價
