[拆拆看]谷歌Nexus 7零組件詳細分析

在6月底舉行的2012年度Google I/O大會(huì )上，該公司正式發表了7吋平板電腦Nexus 7(參閱國際電子商情圖集：Google Nexus 7，嘿嘿，拆啦 - 谷歌Nexus與iPad的差距僅僅1mm？！)；這款平板還沒上市，UBM旗下的拆解分析機構TechInsights已經迫不及待地先把它大卸八塊，并在里面發現了一些在高端消費電子裝置內不常見的元件；以下是該機構分析師Allan Yogasingam的文章，請讀者們先睹為快！



Google最近終于推出第一款自有品牌的平板電腦Nexus 7，定價199美元，直接與亞馬遜的Kindle Fire對打；該款裝置使用最新版的Android 4.1平臺，代號Jelly Bean。而與Kindle Fire類似，Nexus 7的規格不遜于其他平板電腦，具備了豐富的應用程序庫，可從Google的Android Market取得。





拆解前，Nexus 7包裝與配件




亞馬遜在去年推出第一款200美元以下的平板電腦Kindle Fire，震撼消費電子市場；有不少人對這家線上商店業者進軍電子產業的行動質疑，但也有人認為這是明智之舉。藉由其多樣化的數字內容商品，亞馬遜得以與市場領導業者蘋果分庭抗禮。



結合了亞馬遜電子書、音樂(lè )、電影，以及低價格、高性能的優勢，Kindle Fire成為市場搶手貨；根據市場研究機構IDC的統計，2011年Kindle Fire出貨量超過600萬臺，讓亞馬遜成為全球第二大平板電腦供應商，市占率達16.8%。



但很奇怪，很少有公司嘗試復制亞馬遜的成功經驗，大多數平板電腦供應商仍在嘗試與蘋果競爭，推出一些在規格上與iPad近似、或是更高的產品；而且這些產品僅有少數低于400美元。也許只有一家公司── Google ──所擁有的資源與內容，足以推出一款能跟Kindle Fire對抗的平板電腦。



Google推出的第一款自有品牌手機Nexus One是由HTC代工，也是該公司第一款直接對消費者零售的產品。Nexus One也是其他Google裝置包括Nexus S、Nexus ONE與Galaxy Nexus的范本；以上產品都是Google與電子設備大廠合作推出，主要目標是推廣其自行開發的用戶介面，以及針對個別設備優化的Android操作系統



Nexus 7配備7吋顯示器，結合高端處理器、豐富的應用程序，以及優化的4.1版Android平臺Jelly Bean，再加上8GB機種定價僅199美元，讓Google有機會(huì )在平板市場一鳴驚人；據了解，預購Nexus 7的消費者十分踴躍。如果Google這次成功了，競爭壓力將促使蘋果也推出7吋屏幕的iPad，雖然迷你版iPad是已故蘋果CEO喬布斯并不贊成的。

Nexus 7采用Nvidia的四核Tegra 3處理器，內建1GB RAM，有儲存容量8GB與16GB兩種選擇。Tegra 3搶到的第一個設計案是華碩(ASUS)的變形平板Transformer Prime，并因此贏得更多客戶，根據我們的IRIS統計資料，目前至少已經進駐5款產品，包括最新的微軟平板電腦Surface。





揭開Nexus 7神秘的后蓋






將Nexus 7分成前后兩半，內部主要零件現身！






Nexus 7背蓋內側的電路板以及一些屏蔽罩






Nexus 7前半部?jì)葌鹊腜CB板以及LCD觸控屏幕


Tegra 3是一款1.3GHz的低功耗SoC，也號稱是首款在CPU與GPU都采用四核的移動應用處理器；該芯片的可變對稱多重處理(Variable Symmetric Multiprocessing，vSMP)技術，能在執行耗電量較低的任務時，只使用一個低功率的內核。





將主PCB周?chē)牡你~箔移除






Nexus 7的3.7V、4325mAh、16Wh鋰聚合物電池背面，新普科技生產






揭開Nvidia Tegra 3應用處理器的面紗


E ink旗下HYDIS所生產的顯示器(背面)特寫






拆卸Nexus 7的揚聲器






Nexus 7揚聲器特寫


移除金屬屏蔽的主PCB板






將主板從Nexus 7上半部移除






將主板與機體分離


主板背面特寫，上有各種屏蔽罩






移除了金屬屏蔽的主板正面（點擊查看大圖）






移除了金屬屏蔽的主板正面（點擊查看大圖）


在Nexus 7內部芯片供應商中，包括常見的Maxim──提供主要的電源管理芯片(MAX77612A)，以及也供應電源管理相關元件的TI；Hynix則是2Gb DDR3 SDRAM模組的供應商。此外該裝置內部還發現了由SanDisk/Toshiba代工的金士頓(Kingston) 8Gb存儲器模組，恩智浦半導體(NXP)提供的NFC模組PN65；后者最近也出現在三星的新手機Galaxy S3中。



博通(Broadcom)也供應了重要元件，包括802.11n芯片BCM4330、整合GPS接收器的藍牙無線收發器芯片BCM4751；BCM4330是與AzureWave的802.11n Wi-Fi/藍牙/FMAW-NH665搭配。而較不常在平板電腦內見到的芯片供應商品牌，是臺灣的義隆電子(ELAN Microelectronics)，該公司為Nexus 7提供觸摸屏幕控制器；義隆過去大多是為中國本地的手機品牌提供控制器芯片，Nexus 7可說是一張罕見的大訂單。



關鍵組件清單



●NVIDIA Tegra 3 – 四核移動應用處理器



●海力士H5TC2G83CFR – 2Gb DDR3 SDRAM內存



●金士頓KE44B026BN/8GB – 8GB內存模組



●Realtek (RMC) ALC5642 – 瑞昱音頻編解碼器+耳機放大器



●Maxim MAX77612A – 電源管理IC



●Texas Instruments TPS63020 – TI降壓-升壓型轉換器



●Fairchild FDMC6675BZ – 飛兆P溝道功率MOSFET



●Texas Instruments SN75LVDS83B – TI LVDS串行器



●ELAN Microelectronics eKTF3624BWS –義隆電子電阻式觸摸屏控制器



●ELAN Microelectronics eKTH1036BWS –義隆電子電阻式觸摸屏控制器



●Broadcom BCM4751 – 博通集成單芯片GPS接收器



●InvenSense MPU-6050 – InvenSense六軸(陀螺儀+加速度)MEMS器件



●AzureWave AW-NH665 – 海華802.11n WiFi/藍牙/收音機模塊



●NXP Semiconductor PN65 – 恩智浦安全NFC模塊

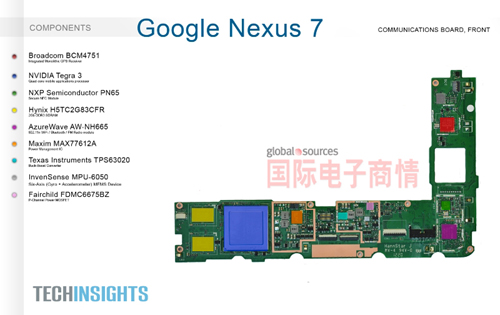

主正面特寫，上面的重要零組件一覽無遺（點擊查看大圖）

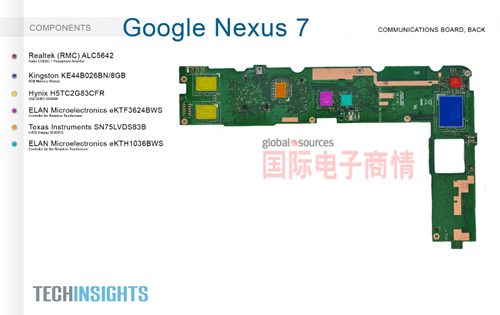

主背面特寫（點擊查看大圖）


移除了主板的前半部機體






準備開始拆解觸控屏幕






將顯示器的邊框移除


HYDIS生產的顯示器特寫






HYDIS顯示器上面的標識條碼特寫






將顯示器從機體分離


進一步拆解前半部機體






將金屬屏蔽移除






軟性連接器與觸控屏幕主要零組件特寫






與保護玻璃分開了的觸控屏幕
