奧維視訊推出免費雙架構流媒體服務器軟件

奧維視訊公司基于自主知識產權的嵌入式處理器系統框架技術（EPSF-III）可以滿足多種基于網絡(luò )的音視頻系統需求，其核心是拋棄了以x86服務器為核心的系統構建方式，采用以嵌入式編碼服務器為核心的系統構建方式，完全采用軟件的思想去構建一個服務端到服務端的對等網絡(luò )系統。

EPSF-III系統的目標是把視頻和視覺信息通過網絡(luò )（互聯網，局域網）進行傳輸和存儲，通過設備層和SDK軟件對信息的抽象和處理，全部音視頻信息已經可以轉化為基于網絡(luò )的統一壓縮標準和統一格式的數據。

SDK層是一個關鍵層，在這一層通過開放的軟件接口A(yíng)PI允許集成商客戶構建或將設備接入自己的系統平臺；同時，EPSF-III系統依然提供基于Flash流媒體技術的BS架構服務器和基于私有協議的CS架構服務器產品，其中BS架構服務器產品的客戶定制化網頁和CS架構服務器產品的客戶定制化客戶端需求，客戶可以選擇委托奧維視訊開發，也可以選擇基于奧維視訊提供的網頁樣例源代碼和客戶端SDK開發。

EPSF-III系統的軟件邏輯層次架構圖如下圖所示。

MAYA相機和AURORA編碼服務器產品線通過不同的接口，可以采集到各種成像設備的視頻或圖像信息，經過先進的圖像處理算法，轉換成3種同源信號數據，一種是無損的環出信號數據，一種是H.264-HP算法壓縮后的主碼流數據，一種是H.264-HP算法壓縮后的副碼流數據，其中無損數據用于回顯，壓縮后的數據用于存儲和傳輸。

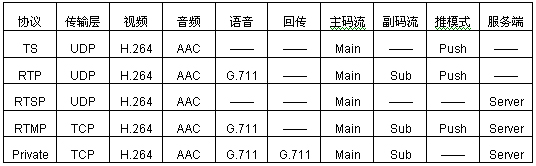

MAYA和AURORA產品線在設備層的嵌入式軟件上實現了異構多流多協議功能，視頻數據采用最先進的H.264-HP算法，語音數據采用G.711算法，音頻數據采用AAC或MP3算法，圖像數據采用YUV無損格式；網絡(luò )傳輸可以同時支持多種協議，如下表所示。





其中，推模式表示設備是利用該協將碼流數據發送到一個指定IP，該IP設備可以是客戶端也可是流媒體服務器；服務端表示設備是服務器，允許多個客戶端通過IP地址登錄設備獲取數據流；對于MPEG-TS流，RTP協議，RTSP協議，RTMP協議，均可以支持標準的第三方客戶端和服務器。

一般地，MPEG-TS用于教育等行業，RTSP用戶庭審，安防等行業，RTP用于會(huì )議等行業，RTMP用于IPTV，互聯網等行業。奧維視訊在EPSF-III技術框架內，提供基于私有協議的軟件開發包SDK，CERES系列的解碼器，私有協議媒體服務器，RTMP媒體服務器。此時客戶可以直接基于客戶端SDK二次開發包或者網頁源代碼例程開發直接面向用戶的應用，而無需關注媒體服務器，極大的降低了整個系統部署的難度和集成商的集成周期和成本。



圖 1-1 AVST公司EPSF-III系統結構圖

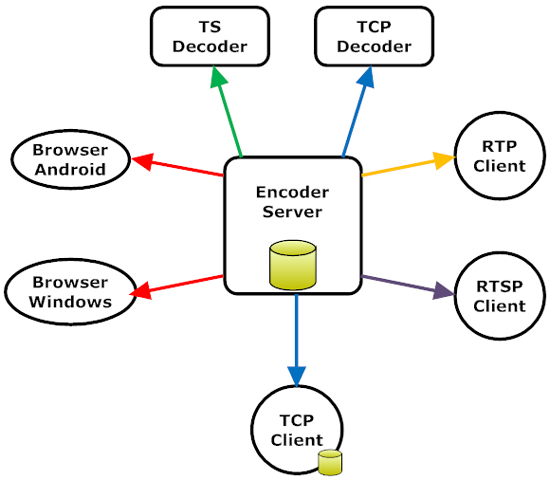

單機系統集成模型



EPSF-III系統是以編碼服務器為系統核心構建整個系統，編碼服務器本身就是一個服務器，同時支持CS架構的應用和BS架構的應用， 編碼服務器本身自帶SD卡或者硬盤，可以本地進行存儲，支持遠程下載和點播，值得注意的是，解碼器是直接和編碼服務器獲取數據進行解碼顯示的，這一點和以X86服務器為核心的系統完全不同，這種系統部署，單機即可工作，解碼器和SDK客戶端直接從編碼服務器獲取數據，端到端延遲約為200-300ms；RTMP協議使得瀏覽器直接獲取碼流的端到端延遲約為1-3s；RTP，RTSP協議直接獲取碼流的端到端延遲約為300-500ms。

需要注意的是，編碼服務器內部采用了低功耗的嵌入式處理器，受限于處理能力的限制，編碼服務器總共支持的帶寬總和約為12-15Mbps，同時支持的客戶端是有上限的，部署的時候請注意。



紅色：RTMP協議，服務端模式，支持Windows，Linux和 Android系統的多種瀏覽器；
藍色：私有協議，服務端模式，支持CERES解碼器和SDK客戶端；
綠色：MPEG-TS協議，推模式，支持VLC，機頂盒等客戶端；
黃色：RTP協議，推模式，支持VLC，SIP，H.323等客戶端；
紫色：RTSP協議，服務端模式，支持Darwin，VLC等客戶端；
存儲：編碼服務器和SDK客戶端都可以進行存儲；



圖 1-2 編碼服務器單機系統模型

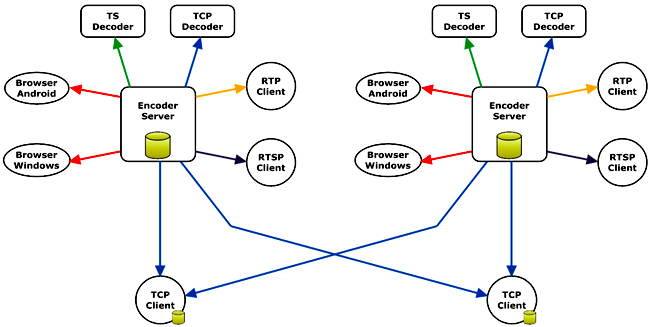

小型系統集成模型



EPSF-III系統是以編碼服務器為系統核心構建整個系統，編碼服務器本身就是一個服務器，同時支持CS架構的應用和BS架構的應用， 編碼服務器本身自帶SD卡或者硬盤，可以本地進行存儲，支持遠程下載和點播，值得注意的是，解碼器是直接和編碼服務器獲取數據進行解碼顯示的，這一點和以X86服務器為核心的系統完全不同，這種系統部署，單機即可工作，解碼器直接從編碼服務器獲取數據，端到端延遲約為200-300ms。



當同時部署多個編碼服務器設備時，可以通過單個SDK客戶端登錄多個編碼服務器設備進行碼流的多路預覽，存儲，回放和控制，包括雙向對講功能；同一個編碼服務器設備，也支持多個SDK客戶端同時登錄獲取碼流數據。



需要注意的是，編碼服務器內部采用了低功耗的嵌入式處理器，受限于處理能力的限制，編碼服務器總共支持的帶寬總和約為12-15Mbps，同時支持的客戶端是有上限的，部署的時候請注意。



紅色：RTMP協議，服務端模式，支持Windows，Linux和 Android系統的多種瀏覽器；
藍色：私有協議，服務端模式，支持CERES解碼器和SDK客戶端；
綠色：MPEG-TS協議，推模式，支持VLC，機頂盒等客戶端；
黃色：RTP協議，推模式，支持VLC，SIP，H.323等客戶端；
紫色：RTSP協議，服務端模式，支持Darwin，VLC等客戶端；
存儲：編碼服務器和SDK客戶端都可以進行存儲；





圖 1-3 編碼服務器小型系統模型



大型系統集成模型



EPSF-III系統是以編碼服務器為系統核心構建整個系統，編碼服務器本身就是一個服務器，同時支持CS架構的應用和BS架構的應用， 編碼服務器本身自帶SD卡或者硬盤，可以本地進行存儲，支持遠程下載和點播，值得注意的是，解碼器是直接和編碼服務器獲取數據進行解碼顯示的，這一點和以X86服務器為核心的系統完全不同，這種系統部署，單機即可工作，解碼器直接從編碼服務器獲取數據，端到端延遲約為200-300ms。



當同時部署多個編碼服務器設備時，可以通過單個SDK客戶端登錄多個編碼服務器設備進行碼流的多路預覽，存儲，回放和控制，包括雙向對講功能；同一個編碼服務器設備，也支持多個SDK客戶端同時登錄獲取碼流數據。



需要注意的是，編碼服務器內部采用了低功耗的嵌入式處理器，受限于處理能力的限制，編碼服務器總共支持的帶寬總和約為12-15Mbps，同時支持的客戶端是有上限的，為了解決多用戶觀看時對系統高并發性的瓶頸，對于BS架構的應用，EPSF-III技術提供了RTMP媒體服務器，單個服務器支持2000路并發數，支持服務器錄像，轉發和點播，支持Windows，Linux，Android系統的瀏覽器，還特別增加了對iOS系統的瀏覽器支持，均能通過瀏覽器直接觀看視頻，適用于互聯網，移動互聯網以及IPTV等直播類的應用，此類BS架構的系統，為了保證觀看的畫質質量和流暢性，犧牲了端到端的延遲性能，約為1-3s；對于CS架構的應用，EPSF-III技術提供了TCP媒體服務器，單個服務器支持200路并發數，支持服務器錄像，轉發和點播，支持TCP協議的SDK客戶端；媒體服務器軟件有2個部分構成，一個是中央控制單元MCU，一個是中央數據單元MDU，其中MCU負責設備和客戶端SDK的上下線管理，這里采用了設備和客戶端SDK主動注冊機制，MDU負責數據的分發，存儲和點播。一個系統里至少要有一個MCU和一個MDU，允許有一個MCU和多個MDU組成服務器集群。



紅色：RTMP協議，服務端模式，支持Windows，Linux和 Android系統的多種瀏覽器；
藍色：私有協議，服務端模式，支持CERES解碼器和SDK客戶端；
綠色：MPEG-TS協議，推模式，支持VLC，機頂盒等客戶端；
黃色：RTP協議，推模式，支持VLC，SIP，H.323等客戶端；
紫色：RTSP協議，服務端模式，支持Darwin，VLC等客戶端；
存儲：編碼服務器和SDK客戶端都可以進行存儲；



圖 1-4 編碼服務器大型系統模型



總結



“奧維視訊此次推出CERES產品線是邁向垂直整合模式過程中的堅實一步，CERES產品線由3個服務器構成，有一個BS架構的流媒體服務器，一個CS架構的流媒體服務器和一個解碼拼接服務器，其中2個媒體服務器均采用基于x86通用平臺的設計，可以高效的支持奧維視訊的AUR3G7KE高清編碼器產品線和MAY3G7KE的高清網絡(luò )攝像機產品線，組成錄播系統，會(huì )議系統，監控系統，直播系統等多種基于網絡(luò )的音視頻應用，最重要的是這2個服務器軟件對選用奧維視訊前端設備的A級客戶全部免費，客戶可以自己選擇合適的x86平臺構建媒體服務器和集群服務器，保護了客戶對奧維視訊的前期投資。在技術服務上，奧維視訊提供基于BS架構媒體服務器的網頁例程和基于CS架構媒體服務器的SDK客戶端軟件開發包供用戶二次開發，這就可以讓更多的用戶進入高清網絡(luò )視頻市場，更加專注于細分市場和最終行業用戶的業務層應用。”奧維視訊產品經理王福宇先生說。
