ADI推出數模轉換器簡化FPGA接口

ADI最近推出一款性能領先的16位、1.25 GSPS發射DAC AD9128，該器件內置復數數字調制功能，并采用JESD204A兼容型串行輸入。AD9128的高速串行接口大大簡化并改善了典型系統實施方案中DAC與FPGA之間的數據連接。



高性能FPGA在以數據為中心的無線和有線通信、雷達、航空電子和醫療成像應用中日益廣泛地用作處理器。FPGA廣受青睞源于其先天優勢：系統開發更簡單、上市時間更短、處理速度更快以及具備即時可編程能力。不過對于更高分辨率、1 GSPS以上的數據轉換器應用，由于接口比特率限制、互聯布局復雜性和并行接口電路板空間要求，針對FPGA的數據輸入和輸出一直是設計瓶頸。JESD204專為克服這些限制而開發，它定義了穩定可靠的高速串行接口，該接口可擴展且支持多個Gbps范圍內的數據速率。ADI致力于在超高速數據轉換器技術中采用此標準，另外FPGA制造商也在積極地將此協議集成到高性能平臺中。





JESD204A兼容型AD9128提供高采樣速率和高動態范圍，可產生最高達奈奎斯特頻率的多載波，內置片內32位NCO（數控振蕩器）等特性，從而允許靈活地放置IF（中間頻率），進行復數數字調制、增益和失調補償。4線式串行端口接口可對許多器件的內部參數和功能進行編程和回讀。AD9128支持GSM、WCDMA、TD-SCDMA、CDMA2000、WiMAX和LTE無線通信標準。



AD9128用于發射信號鏈IF合成的雙通道16位DAC





• 1.25 GSPS能力支持最高可達500 MHz的IF帶寬



• 極佳的動態范圍：
  80 dBc（f_DAC = 200 MSPS，f_OUT = 50 MHz）
  72 dBc（f_DAC = 800 MSPS，f_OUT = 70 MHz）



• 單載波W-CDMA ACLR：82 dBc（122.88 MHz中頻）



• 新穎的2×/4×/8×插值器/復數調制器允許將載波放在DAC帶寬中的任意位置



• 可調模擬輸出：8.7 mA至31.7 mA，RL = 25 Ω至50 Ω



• 4通道高速JESD204A串行鏈路（每個通道可達3.125 Gbps）

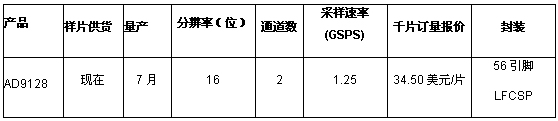

報價、供貨與配套產品





AD9128高速DAC模擬輸出經優化可與模擬正交調制器無縫接口，例如ADI公司的ADL537x F-MOD系列、ADCLK914時鐘/數據緩沖器，該器件可在110 fs的時鐘輸入抖動性能下驅動AD9128 DAC。其他配套器件包括ADRF6702正交調制器和ADRF6602接收混頻器。
