ADI推出業界最快直接數字頻率合成器

滿足適合無線應用的直接數字頻率合成(DDS)技術的要求需要快速跳變和掃描。ADI公司將以前的DDS集成電路(IC)時鐘速度提升了三倍以上。ADI公司的AD9914集成了片內高速12-bit DAC，每秒采樣速率達3.5千兆(GSPS)，AD9915則可達2.5 GSPS。兩種器件內核均支持能夠合成頻率捷變的高級數字可編程技術，可在頻率高達1.4 GHz下模擬用于各種通信應用（如無線基站、軍用和商用雷達）的輸出正弦波，還可以保護通信系統。



在本周舉行的IMS2012上，新款DDS器件將在A(yíng)DI公司1725號展位進行演示，該器件內置一個32-bit并行端口，能夠極快速改變輸出信號的頻率、相位和幅度，還具有可編程模數功能，可擴大DDS IC的使用范圍，用于需要精確有理數關系的應用，例如信號發生器和其他實驗室設備。





ADI公司線性和RF產品副總裁Peter Real表示：“將高分辨率DDS IC的時鐘速度提升至3.5 GSPS后，我們的客戶可以產生更高的輸出頻率，同時提升動態性能。ADI公司的新款DDS產品代表技術的重大進步，與前幾代產品相比，可在寬得多的頻帶內實現更佳的無雜散動態范圍(SFDR)。AD9914和AD9915改進了SFDR，實現了快速跳頻和精密調頻分辨率，使設計人員可以在一個時鐘周期內通過超精密調頻更改頻率。



AD9914和AD9915建立時間僅需幾納秒，而粒度遠低于200 pHz。其他方法（包括內置嵌入式DDS功能的FPGA）很難在1 GHz以上的輸出信號上匹配ADI公司DDS IC的SFDR（優于-50dBc），而且需要較高的工作功率和分立式DAC來合成正弦波。



AD9914和AD9915 DDS IC主要特性：



• 12-bit DAC分辨率、3.5 GSPS (AD9914)和2.5 GSPS (AD9915)時鐘速率
• 用于產生精密頻率的可編程模數模式和64-bit分辨率
• 1.5 GHz調諧范圍內的出色SFDR性能
• 雙累加器，用于頻率、相位或幅度的線性?huà)呙?/li>
• 32-bit并行端口，允許引腳接入，以便調諧字，實現快速精密移位鍵控和調頻
• 全速運轉時功耗約2.5 W

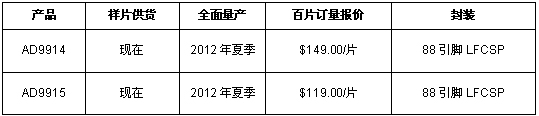

報價、供貨與配套產品





AD9914和AD9915 DDS IC非常適合驅動來自ADI各類調制器的RF輸出信號、AD9523-1等高速時鐘，以及PLL和RF放大器。



RF IC產品組合覆蓋整個RF信號鏈



ADI公司利用完善的設計技巧、系統知識與工藝技術，提供覆蓋整個RF信號鏈的RF IC產品和全球領先的數據轉換器，從業界領先的高性能分立RF功能模塊，到高度集成的多功能、單芯片RF解決方案。這些產品同時受眾多免費設計工具、評估板和其它設計資源的支持，為RF系統的開發提供了極大方便。
