羅姆推出高溫下超低IR肖特基勢壘二極管，可降低車載、電源設備的功耗約40％

日本知名半導體制造商羅姆（總部位于日本京都）近日面向車載、電源設備，開發出高溫環境下亦可使用的超低I_R肖特基勢壘二極管“RBxx8系列”。與傳統的車載用整流二極管相比，可降低約40%的功耗，非常有助于電動車（EV）和混合動力車（HEV）等要求更低功耗的電路節能。

本產品已從1月份開始銷售樣品（樣品價格50～200日元／個），從5月份開始以月產100萬個的規模進行量產。關于生產基地，前期工序在羅姆ROHM Wako Co., Ltd.（日本岡山縣），后期工序在ROHM-Wako Electronics (Malaysia) Sdn. Bhd.（馬來西亞），ROHM Integrated Systems (Thailand) Co.,Ltd.（泰國）、ROHM Korea Corporation（韓國）進行。





高溫環境下使用的車載、電源設備的電路中，由于擔心熱失控，因此普遍采用整流二極管和快速恢復二極管（FRD）。但是由于整流二極管和FRD的V_F值較高，因此很難實現EV和HEV所要求的更低功耗。在這種背景下，V_F值較低的肖特基勢壘二極管（SBD）在高溫環境下亦可安全使用的產品的開發需求逐年高漲。



此次，羅姆通過采用最適合高溫環境的金屬，實現了業界頂級低I_R化。與傳統的SBD相比，I_R降低到約1/100，使高溫環境下的使用成為可能。



由此，整流二極管和FRD的替換成為可能，V_F特性得以大幅改善（與傳統的FRD相比，V_F降低約40％）。另外，更低V_F可以抑制發熱，成功實現小型化封裝，有助于不斷電子化、小型化需求高漲的EV、HEV節省空間。



羅姆今后還會(huì )進一步推進整流二極管的替換帶來的低V_F化、小型化，不斷為提高車載、電源設備的效率做出貢獻。



特點

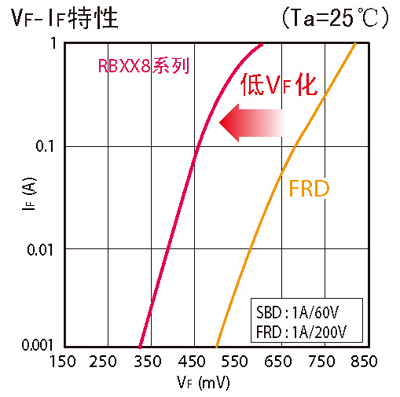

1）與傳統產品相比，損耗約降低40％



與一般用于車載的FRD相比，V_F降低約40％。有助于降低功耗。

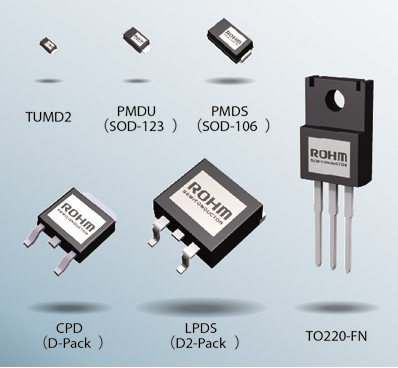

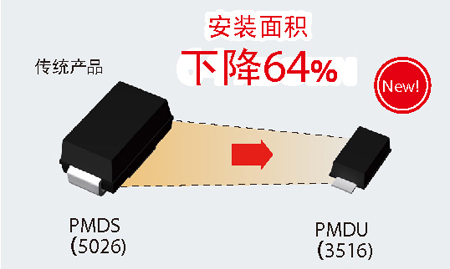

2）小型封裝有助于節省空間

與傳統產品相比，可實現小一號尺寸的封裝設計。



3）高溫環境下亦無熱失控

實現了超低I_R，因此Ta=150℃也不會(huì )發生熱失控，可在車載等高溫環境下使用。



規格



術語解說

1. 肖特基勢壘二極管（Schottky-Barrier Diode：SBD）

使金屬和半導體接觸從而形成肖特基結，利用其可得到整流性（二極管特性）的二極管。具有“正向壓降少、開關速度快”的特點。主要用于開關電源等。



2. 快速恢復二極管（Fast Recovery Diode： FRD）

正向施加的電壓向反向切換時，反向電流瞬間流過。這種電流到零之間的時間―即反向恢復時間快的一種二極管。



3. V_F ( Forward Voltage)

是指正向電流經過時二極管產生的電壓值。數值越小功耗越少。



4. I_R（Reverse Current）

是指施加反向電壓時發生的反向電流。數值越小功耗越少。



5. 熱失控

反向損耗超過散熱，損耗進一步增加，產品溫度呈指數級上升的狀態。
