ADI推出業界最低功耗模擬微控制器

ADI 最近推出一款全集成式4 kSPS、24位數據采集片上系統ADuCM360，其中整合了雙核、高性能、多通道Σ-Δ型ADC、一個32位ARM CortexTM M3 MCU，以及Flash/EE存儲器。該器件工作電流為1 mA，用于直接與工業過程控制中的4至20 mA外部環路供電型精密傳感器接口。ADuCM360的休眠電流較低，進一步提升了其在電池供電應用中的效用。

ADuCM360微控制器的內核是一個低功耗32位ARM精簡指令集機器，集成了一個支持有線（SPI、UART、I^²C）通信外設的靈活11通道DMA（直接存儲器存?。┛刂破?。此外，128k字節的非易失性Flash/EE和8k字節的SRAM也都集成在片內。

ADuCM360模擬子系統由兩個連接至靈活輸入多路復用器（內置多達11個輸入通道）的ADC組成，均自帶可編程增益放大器。兩個轉換器均可在全差分或單端模式下工作。ADuCM360非常適合傳感器上需要第二個ADC進行溫度補償的應用，或者雙傳感器應用。ADuCM361將于八月供貨，含有ADuCM360的所有特性，但只有一個ADC。



ADI公司精密ADC部門總監Leo McHugh表示：“ADuCM360全速運轉時功耗僅1 mA，ADC和可編程增益放大器均有效，非常適合4至20 mA環路供電型系統。ADuCM360/361具備業界最高的精度模擬轉換，每mW功耗處理能力比其他任何模擬微控制解決方案更高，適合工業智能傳感器應用。”

ADuCM360模擬微控制器主要特性和優勢



• 完整的單芯片模擬前端，包括輸入信號調理、雙PGA、基準電壓、雙核24位Σ-Δ ADC和緩沖電壓輸出DAC，可提高精度、減少電路板空間、降低功耗。



• 集成低功耗32位20 MIPs ARM Cortex M3內核，可在傳感器節點進行高級診斷（有線或無線），適合較高精度測量。



• 多達12個10 µA至1 mA的可編程傳感器激勵電流源，可用于橋式傳感器和電阻式溫度傳感器。



• 片內DAC，可用于4至20 mA環路控制。



• 支持低成本QuickStartTM開發套件，該套件包括代碼示例、函數庫、編譯器和仿真器，適合快速低成本軟件開發。



• –40°C至+125°C的較寬額定工業溫度范圍



片內出廠固件支持通過串行線纜接口（2引腳JTAG系統）和UART進行串行在線下載，還支持通過串行線纜接口進行非介入式仿真。這些特性都集成在一個支持精密模擬微控制器系列的低成本QuickStart™開發套件中。

該新型數據采集系統采用48引腳、7mm x 7mm LFCSP封裝，采用1.8 V至3.3 V電源供電。

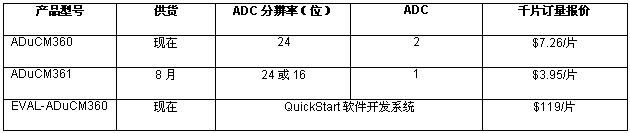

報價、供貨與配套產品

樣片和QuickStartTM開發套件現已供貨。





配套產品包括ADI公司的HART調制解調器IC AD5700（用于HART通信協議編碼與解碼的單芯片設計），以及用于環路供電型智能發射器應用的16位DAC AD5421。
