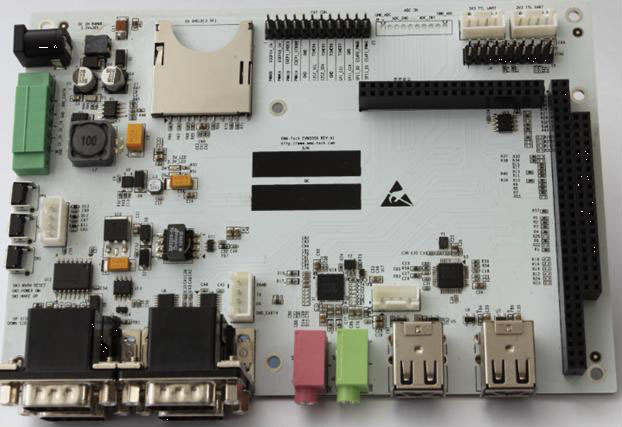

EVM335x 是一款基于IPC335x 設計的工業級評估板，在設計上兼容EPIC 標準并使用可擴展結 構，通過工業級PC104 接口以及擴展接口與IPC335x 連接，將AM335x 絕大部分的功能予以實現， 幫助客戶充分利用AM335x 處理器資源的同時方便客戶利用AM335x 進行產品開發。
EVM335x 擁有非常豐富的外設資源，其中包括RS232、RS485、CAN、USB 2.0 Host、立體 聲音頻輸入輸出接口、LCD接口（支持觸摸）、JTAG調試接口、SD 卡槽以及眾多擴展接口如I2C、 SPI、PWM 等。支持最大分辨率可達2048x2048，在60Hz高刷新率的情況下能夠達到1366x768 的高分辨率，實現24位色顯示輸出。支持Linux 3.2、Android 4.0、WINCE 7 等多種最新版本的 嵌入式操作系統。
EVM335x 針對Linux平臺提供U-boot、Linux Kernel（V3.2）和UBIFS 文件系統。對TI發布 的PSP軟件套件進行優化改進，并提供相應的開發工具，幫助客戶圍繞AM335x 構建自己的產品， 是理想的產品軟件開發平臺。提供最新的Android4.0 操作系統支持，針對系統進行優化處理，提供 完善的系統和常見的應用軟件支持，是實現工業級產品設計的首選。
.jpg)
| 硬件規格 | ||
| 處理器 |
TI |
Up to 720MHz ARM Cortex™-A8 32bit RISC內核 |
| NEON™ SIMD協處理器 | ||
| POWERVR SGX™530 3D圖形加速處理引擎 | ||
| RAM | 128MByte/256MByte/512MByte DDR2 | |
| Flash | 4~32GByte eMMC或4Gbit NAND Flash | |
| LED | 2x 供電指示燈 | |
| 1x 485 數據流控指示燈 | ||
| EEPROM | 1x 256Kbit I2C EEPROM | |
| Power接口 | 9V~28V 闊電壓DC接口 | |
| LCD接口 | 1x LCD Control 24bit接口（帶觸摸屏接口） | |
| 模數輸入 | 8x 12-bit ADC input(低4 位與4 線電阻屏復用) | |
| 串口 | 3x 2 線RS232 接口（TX,RX）（TTL UART 和RS232 不能同時配置使用） | |
| 3x 2 線3.3V TTL UART（RX、TX） | ||
| 1x2 線RS485 | ||
| CAN | 1x DCAN v.2 | |
| USB Host | 4x USB 2.0 高速Host | |
| JTAG | 1x JTAG（采用TI 1.27mm 20pin 標準） | |
| 音頻 | 1x 3.5mm 立體聲耳機輸出接口 | |
| 1x 3.5mm 立體聲麥克風輸入接口 | ||
| 1x3.5mm 立體聲音頻輸入接口 | ||
| 按鈕 | 1x Power Button 按鍵/接口 | |
| 1xWakeup 按鍵/接口 | ||
| 1xRESET 按鍵/接口 | ||
| 2xUSER key按鍵/接口 | ||
| 擴展接口 | 1xMcSPI | |
| 1xI2C | ||
| 4x 16-bit eHRPWM | ||
| 1x 32-bit eQEP | ||
| 2x 32-bit eCAP | ||
| 軟件規格 | |||
| Linux | Bootloader | 版 本 | u-boot 2011.9 |
| 啟動方式 | 支持從SD啟動 | ||
| 下載方式 | 支持串口和網絡(luò )下載 | ||
| Kernel | 內核版本 | Linux3.2 | |
| 支持文件系統格式 | EXT3/NFS/ JFFS2/UBIFS | ||
|
Device Driver |
Led | Led燈驅動 | |
| Serial port | 串口驅動 | ||
| RTC | 硬件時鐘驅動，保存系統時間 | ||
| Ethernet | 10/100/1000M 以太網卡驅動 | ||
| USB host | USB 2.0 host驅動 | ||
| OTG | USB 2.0 OTG驅動 | ||
| LCD | 7 寸24bit LCD屏驅動 | ||
| Touch Screen | 4 線Touch Screen 驅動 | ||
| MMC/SD | MMC/SD控制器驅動 | ||
| I2C | I2C總線驅動 | ||
| GPMC | GPMC 總線驅動 | ||
| CAN | CAN總線驅動 | ||
| McSPI | McSPI McSPI總線驅動 | ||
| eMMC | eMMC 驅動 | ||
| EEPROM | I2C EEPROM 驅動 | ||
| Audio | 輸入/輸出聲卡驅動 | ||
| TCP/IP | 提供完整的TCP/IP協議 | ||
| 配置系統和
服務 |
Ifconfig ,route 等 | 用于網絡(luò )配置及相關服務程序 | |
| 基本工具 | 常用命令 |
cat,chmod,echo,free,init,kill,ls,mkdir,mount, ps,reboot,rm,lsmod,rmmod 等 |
|
| WinCE7 | BIOS | x-loader | 支持SD啟動 |
| e-boot | 支持SD啟動 | ||
| OAL | Boot parameter | ||
| KILT(EMAC) | |||
| Serial debug | |||
| REBOOT | |||
| Watchdog | |||
| RTC | |||
| Kernel profiler | |||
| System timer | |||
| Interrupt controller | |||
|
MMU |
|||
| Android4.0 | 內核版本 | 驅動支持 | |
| 驅動支持 | Serial port, RTC, Ethernet, LCD, Touch screen
MMC/SD , USB OTG, USB , Audio input/output |
||
