SOM3730是自主研發的SOM37x是一款高性能的系統核心模塊，體積僅為30mm*43.7mm，是國內最小的SOM。SOM37x基于TI公司的AM/DM37x進行設計，包括1GHz ARM® Cortex™-A8 與800MHz C64x+™ DSP 內核、并集成了影像及視頻加速器 (IVA)、3D 圖形加速引擎以及眾多高性能外設信號，在單個片上系統(SOC)集成了AM/DM37x、電源管理芯片（PMIC）和存儲芯片（FLASH、DDR），很好地解決了最復雜的DDR和CPU的聯線問題,并采用B2B接口將AM/DM37x所有的功能引腳一一引出，幫助客戶輕松利用AM/DM37x豐富的資源來設計自己的嵌入式產品，是要求高清視頻處理或大規模數據處理應用的理想選擇。支持最新的嵌入式Linux-2.6.32、Android2.2、WinCE6.0操作系統，為用戶提供完善的BSP、DVSDK等軟件資源。
.jpg)
1.1 SOM3730
從 SOM35x 升級到 SOM37x 的客戶能夠在功耗銳降40%的情況下，實現提高50%的ARM性能與提高40%的DSP性能，以及2倍的圖形性能。而DM3730 處理器與 OMAP35x 系列處理器軟件兼容，與 Sitara™ AM37x 器件引腳對引腳兼容，可便捷地將產品升級到更高性能選項。800MHz C64x+™ DSP 與硬件視頻加速器可實現獨立于 ARM 處理器的音頻與高清 720P視頻編解碼，從而可在 ARM 上進一步擴展，運行更多高級應用以及支持各種響應的2D或 3D 圖形用戶界面與高清視頻播放。

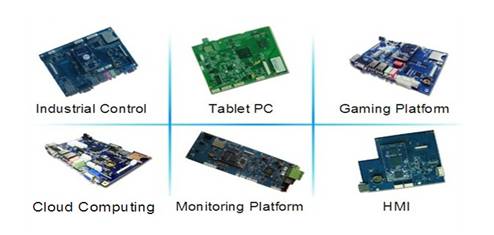

1.2 Applications based on SOM3730
硬件規格
| 處理器 | TI DM3730 | 800MHz/1GHz ARM Cortex™-A8內核 NEON™ SIMD協處理器 660MHz/800MHz TMS320C64x+ DSP POWERVR SG™ 2D/3D圖形加速處理引擎 |
| RAM | 512MByte LPDDR | |
| Flash | 512MByte/1GByte NAND Flash | |
| LED | 1x 供電指示燈 | |
| 2x 可編程指示燈 | ||
| SOM接口 | 4x 0.5mm 60Pin B2B接口 | |
| Connector Resource |
1x OMAP3 GPMC總線（全信號引出） | |
| 1x OMAP3 DSS總線（全信號引出） | ||
| 1x AV/S-Video輸出 | ||
| 1x Camera總線（全信號引出） | ||
| 3x 4線UART（RX、TX、CTS、RTS） | ||
| 2x MMC/SD/SDIO總線（全信號引出） | ||
| 1x HSUSB 2.0 OTG(*2) | ||
| 2x HSUSB 2.0 ULPI總線(*1) | ||
| 4x McSPI總線(*1) | ||
| 2x I2C總線(*1) | ||
| 4x McBSP總線(*1) | ||
| 1x OneWire總線 | ||
| 1x TI標準JTAG | ||
| 1x 立體聲音頻輸出 | ||
| 1x 單聲道麥克風輸入 | ||
| 1x 單聲道音頻輸入 | ||
| 2x 8Ω 1W喇叭功放輸出 | ||
| 6x 額外GPIO（由電源管理芯片引出，包含2路PWM） | ||
| 4x ADC輸入 | ||
| 6x 啟動設備選擇信號（SYS_BOOT） | ||
| 2x 系統Reset | ||
| 1x電源喚醒 | ||
| 2x 外部電源控制信號（輸出） | ||
| 4x TPS65951專用外部充電IC控制信號 | ||
|
||
軟件規格
| Linux | 啟動代碼 | 版本 | x-load-1.5.0 u-boot 2009.11 |
| 啟動方式 | 支持從NandFlash和SD卡啟動 | ||
| 下載方式 | 支持串口和網絡(luò )下載 | ||
| 內核 | 內核版本 | Linux2.6.32 | |
| 支持文件系統格式 | EXT3/NFS/ JFFS2/UBIFS | ||
| 系統指示燈 | Led燈驅動 | ||
| Serial port | 提供驅動 | ||
| RTC | 硬件時鐘驅動，保存系統時間 | ||
| Ethernet | 10/100M以太網卡驅動 | ||
| USB host | USB host驅動 | ||
| USB device | USB device驅動 | ||
| LCD | LCD drive | ||
| Touch Screen | Touch Screen drive | ||
| MMC/SD | 提供驅動 | ||
| AUDIO INPUT/OUTPUT | 提供驅動 | ||
| TCP/IP | 提供完整的TCP/IP協議 | ||
| 配置系統和服務 | Ifconfig , route etc. | 用于網絡(luò )配置及相關服務程序 | |
| 基本工具 | Common commands | cat,chmod,echo,free,init,kill,ls,mkdir,mount,ps, reboot,rm,lsmod,rmmod 等 |
|
| WinCE6.0 | BIOS | x-loader | 支持SD啟動和NANDFLASH啟動 |
| e-boot | 支持SD啟動和NANDFLASH啟動 | ||
| OAL | OAL module | REBOOT | |
| Watchdog | |||
| RTC | |||
| KITL module | RNDIS KITL | ||
| drive provide | Ethernet | 提供驅動 | |
| Touch Screen | 提供驅動 | ||
| AUDIO INPUT/OUTPUT | 提供驅動 | ||
| MMC/SD | 提供驅動 | ||
| LCD | 提供驅動 | ||
| Serial port | 提供驅動 | ||
| OTG | 提供驅動 | ||
| TCP/IP | 提供完整的TCP/IP協議 | ||
| Android2.2 | 內核版本 | Linux2.6.32 | |
| 驅動支持 | Serial port, RTC, Ethernet, LCD, Touch screen MMC/SD , USB OTG, USB , Audio input/output |
||
