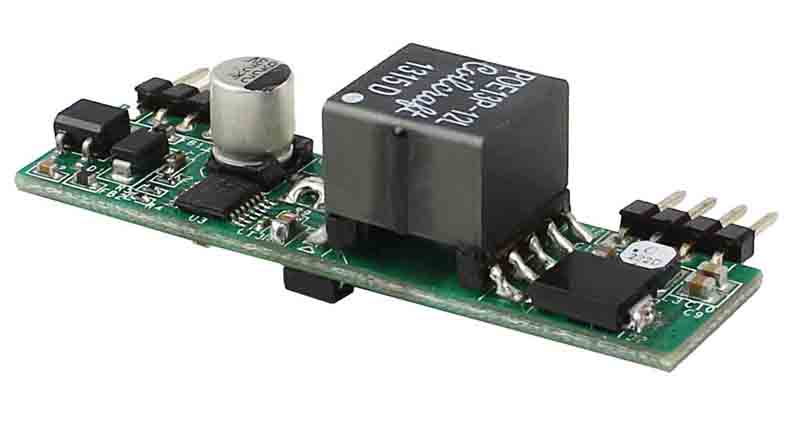

EMA POE是嵌入式隔離型以太網供電系統受電端模塊（PD Module）。以太網供電系統中的供電端（PSE）通過標準第五類網線（Cat.5以太網架構）與POE-AF模塊連接，向IP終端（如網絡(luò )電話、網絡(luò )攝像機等）提供電力供應。該模塊符合IEEE 802.3af PoE（Power-over-Ethernet）標準，支持的電能類別為class 3。
.jpg)
EMA POE模塊兼容10M/100M/1000M以太網供電系統的應用，支持以太網供電系統供電端（PSE）模式A和模式B的連接方式。該模塊擁有體積小，成本低的特點，其外部只需一個濾波電容，即可輕松完成以太網供電系統受電端（PD）的設計
模塊中的DC/DC轉換器允許寬電壓輸入范圍內運行的同時，提供了一個穩定的電壓輸出。此外，DC/DC轉換器還起到輸出短路保護的作用。
目前EMA POE模塊有兩種產品規格，分別是
1、 POE-AF , 符合IEEE802.3AF標準，輸出功率13W
2、POE-AT, 符合 IEEE802.3AT標準，輸出功率25.5W
電氣特性：
| 序號 | 參數 | 符號 | 最小值 | 典型值（１） | 最大值 | 單位 | 測試評價 |
| 1 | 標準輸出電壓 | +VDC | 12 | V | / | ||
| 2 | 輸出電流（VIN=48V） | PWR | 1.08 | A | |||
| 3 | 電源調整率 | TLINE | 0.1 | % | 負載50% | ||
| 4 | 負載調整率 | VLOAD | 1 | % | VIN=48V | ||
| 5 | 紋波輸出雜音 | VRN | 100 | mVp-p | 最大負載（２） | ||
| 6 | 最低負荷 | RLOAD | 50 | mA | |||
| 7 | 短路持續時間 | TSC | ∞ | sec | |||
| 8 | 效率（負載80%） | EFF | 79 | % | |||
| 9 | 隔離電壓（I/O） | VISO | 1500 | Vdc | 沖擊測試 | ||
| 10 | 溫度系數 | TC | 0.02 | % | Per °C |
CON1
| 引腳 | 名稱 | 功能描述 | 備注 |
| 1 | PAIR12 | PAIR12輸入引腳，連接至LAN變壓器的中心抽頭（一次側）再經由變壓器與RJ45連接器的1、2引腳相連。 | |
| 2 | PAIR36 | PAIR36輸入引腳，連接至LAN變壓器的中心抽頭（一次側）再經由變壓器與RJ45連接器的3、6引腳相連。 | |
| 3 | PAIR45 | 1*、PAIR45輸入引腳，與RJ45連接器的4、5引腳直接相連。 2*、PAIR45輸入引腳，連接至LAN變壓器的中心抽頭（一次側）再經由變壓器與RJ45連接器的4、5引腳相連。 |
|
| 4 | PAIR78 | 1*、PAIR78輸入引腳，與RJ45連接器的7、8引腳直接相連。 2*、PAIR78輸入引腳，連接至LAN變壓器的中心抽頭（一次側）再經由變壓器與RJ45連接器的7、8引腳相連。 |
CON2
| 引腳 | 名稱 | 功能描述 | 備注 |
| 1 | -VDC | 直流電壓輸出負極 | |
| 2 | +VDC | 直流電壓輸出正極 | |
| 3 | +VDC | 內部與第2引腳相連1 | |
| 4 | -VDC | 內部與第1引腳相連 |
