瞬雷電子:DVR產品ESD和浪涌案例分析

關鍵字:瞬雷電子  DVR  ESD

隨著安防行業的蓬勃發展,DVR產品越來越普及,其可靠性也提上日程,尤其是ESD和浪涌的防護。在印度、巴西等雷暴很頻繁的地區,DVR沒有良好的防護設計,會(huì )給公司造成很大的損失。

這里分析幾個在我們產品設計中遇到的案例。

在這之前,先羅嗦幾句,傳統的“問題解決辦法”已經過時,“系統法”正在逐步建立,在這里要鳴謝深圳市瞬雷電子有限公司為我們提供的所有服務,尤為重要的是“系統法”的提供與實踐者。

案例1:VGA電路防護

如圖電路板A/B:為VGA端口的靜電防護,選擇的靜電保護器件為:TUSD03FB (具體資料可查詢www.spsemi.cn 網站),測試條件為:接觸放電8KV .測試結果如下:A板Pass ,B 板NG.

《國際電子商情》SPSEMI瞬雷電子 DVR產品ESD和浪涌案例分析

上圖1電路板A和電路板B的原理圖設計一致,實驗結果是電路板B的防護等級明顯降低。

圖1電路板A黃色線是需要防護的線路,周?chē)械鼐€(xiàn)做保護,綠色星形圓孔是單板接外殼的接地孔,電路板B的白色線是需要防護的線路。這兩塊單板都是四層板,防護器件都在top層,第二層是地平面,第一層和第二層之間的絕緣介質只有3.2mil。ESD實驗的時候TVS把能量瀉放到第二層的地平面,然后再通過接地孔瀉放到金屬外殼上,由于絕緣介質很薄,能量在地平面傳輸的過程中很容易耦合到第一層的信號上。電路板A很顯然瀉放通道是最順暢的對其他信號的干擾最小,電路板B的瀉放通道不太順暢,對其他信號干擾的概率增大。

所以結構接地孔的設計對ESD的防護有很大的影響。

“系統法”中具體表現為:

(1) 地位置的排放,明確了耦合路徑,而選擇一個較好的耦合路徑為問題的解決起到事半功倍的效果。

(2) 其次,由于對靜電的特性不了解,所以在布局上,沒有考慮進去,所以“系統解決法”的好處就在這里。

案例二:后面板PCB設計問題

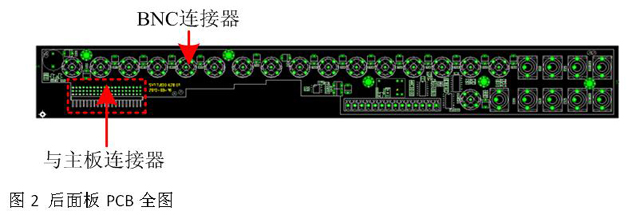

圖2是DVR產品中的功能后板,此板一般采用二層PCB板設計,圖2紅色框是此板和主板的連接器同時還有眾多連接攝像機的BNC連接器。由于布局的要求很多信號從單板的右端連接到左端或者說單板左端的線密度大而右邊的線密度較小。在ESD實驗的時候發現右端的接口較容易過,左端很難通過。

《國際電子商情》SPSEMI瞬雷電子 DVR產品ESD和浪涌案例分析

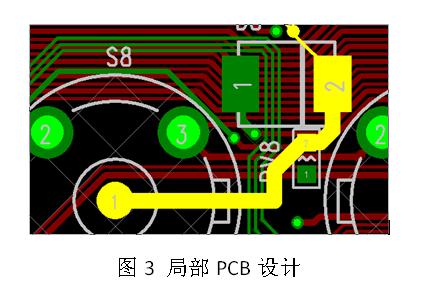

通過對PCB設計分析發現很多信號線穿過放電管的區域。如圖3所示,黃色高亮的信號線連接到一個放電管上,但是此放電管的bottom層有很多的信號線,放電管的接地端又沒有良好的接地瀉放平面。這樣造成了對其他信號很強的耦合干擾。

《國際電子商情》SPSEMI瞬雷電子 DVR產品ESD和浪涌案例分析

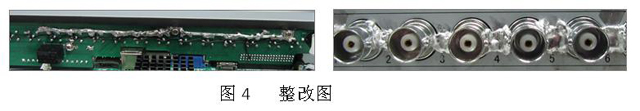

針對以上情況使用很粗的線纜與放電管以及BNC的接地腳和外殼端接在一起,同時BNC又和結構的外面殼焊接在一起。這樣給ESD和浪涌信號一個最順暢的瀉放通道。

《國際電子商情》SPSEMI瞬雷電子 DVR產品ESD和浪涌案例分析

“系統法”中具體表現為:

1、 接地阻抗的連續性,如接地阻抗大,那么對地瀉放時,PCB 上地層的電壓就會(huì )升高,由于dv/dt 變化很快,任何的寄生參數就不能不考慮,電壓大對其他信號線及信號層耦合的可能性就變大,影響其耦合的四大因素有:時間、距離、角度、頻率。

2、 其次,電壓大時,如何成功將其轉化為電流,這就是選擇防護器件的必要性,如電流很大,接地阻抗連續性差,即接地阻抗較大,又會(huì )轉換為電壓,所以二者之間是相輔相成。

3、 其次和上述案例一樣,就是地層與信號線之間的耦合問題,所以作為瀉放地,在一級防護器件之后,在短距離內是不宜靠近信號線或其他參考層。所以“分地”的好處就在這里。時而“分”時而“合”既兼顧又統一。

案例三:主板上二級防護的必要性

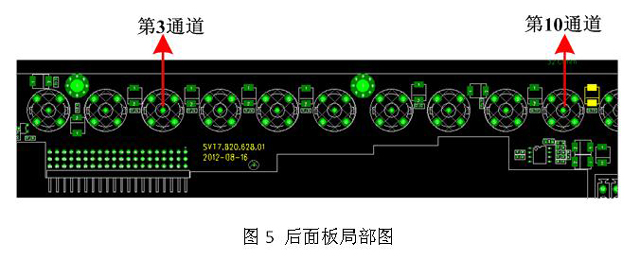

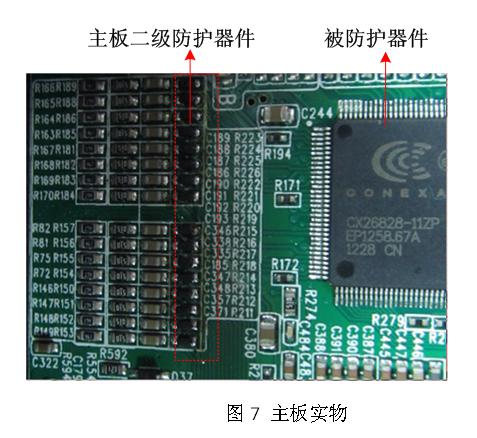

下圖對第10通道進行ESD實驗可以通過;對第3通道進行ESD實驗,第10通道受到第3通道的耦合,但是第10通道的防護器件遠離耦合點(圖5黃色高亮器件是第10通道的防護器件),使得第10通道的防護器件對于第3通道的耦合干擾無法發揮作用,從而影響主板上第10通道的正常工作。此時需要在主板上進行第2級防護。

《國際電子商情》SPSEMI瞬雷電子 DVR產品ESD和浪涌案例分析

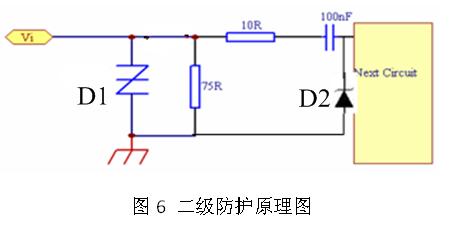

下圖D1是后面板上的第1級防護,D2是主板上的第2級防護。這種設計可以在一定程度上解決第3通道對第10通道的干擾。

《國際電子商情》SPSEMI瞬雷電子 DVR產品ESD和浪涌案例分析

《國際電子商情》SPSEMI瞬雷電子 DVR產品ESD和浪涌案例分析

“系統法”中具體表現為:

1、 可維修設計方法得到體現,按照之前的方案,是不需要二級防護的,由于PCB設計中可能出現的問題,所以在這里之前就預留了對地瀉放的位置。其次還可以在電路中設計為串聯0 歐姆電阻,通過改變電阻的大小,從而改變系統的整體效能。

2、 防靜電的總的處理辦法為:瀉放-----阻-----瀉放 ,既滿足系統對靜電的要求還滿足了系統對浪涌的要求,否則將會(huì )導致設計失敗。

案例四:SDI防護電路

SDI是安防行業近期興起的一種技術,但是高清SDI的速率達到2.97Gbps,如此高的頻率對防護提出了更高的要求。

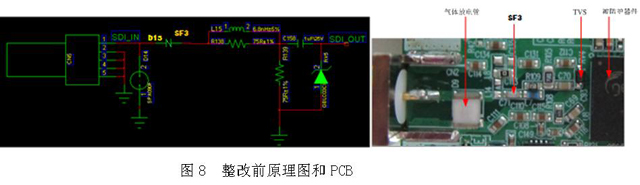

圖8是SDI單板整改前的原理圖和PCB設計,此設計沒有通過浪涌和ESD實驗。經過分析發現TVS距離被防護器件較近,而且還缺少小電阻進行退耦,造成防護器件輸入端口處的殘壓過高。

《國際電子商情》SPSEMI瞬雷電子 DVR產品ESD和浪涌案例分析

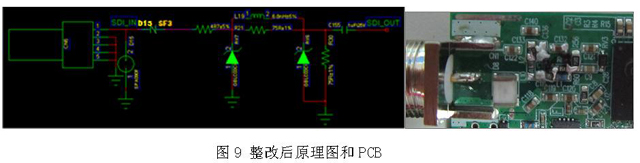

圖9是整改后的原理圖和PCB。增加了4.7歐姆的退耦電阻,TVS的防護提前,同時又增加了一級TVS防護,這樣更進一步減小殘壓。此兩個TVS和電阻電感構成一個 型濾波器,濾除ESD和浪涌信號而讓SDI的信號通過。

《國際電子商情》SPSEMI瞬雷電子 DVR產品ESD和浪涌案例分析

“系統法”中具體表現為:

(1) 前期對Gennum的電磁易損性評估過低,不論是前期方案還是后期方案,設計的防護電路都沒有任何異常,說明電路本身的承受能力是相當的。所以前期對后級電路的電磁易損性的評估顯得很重要。

(2) 對于高頻信號的設計,在這里SF3的使用是極佳的,對信號能順利通過3GHZ的測試奠定了基礎,同時采納了高頻電路對PCB的設計的需求,強調研發與供應商工程師的良好溝通,保證了項目的成功完結。

軟件配合

模擬攝像機通過BNC連接到DVR中的一個視頻decoder上,此decoder需要進行浪涌和ESD的防護。在ESD和浪涌實驗時有些情況下系統主芯片可以正常工作,但是此decoder不能正常工作。此時主芯片可以檢測此芯片是否有圖像輸入,如果檢測沒有圖像輸入,主芯片就對此decoder復位或者重新配置。

經過以上分析,可以得知一個良好的DVR防護設計是硬件方案、PCB、結構甚至是軟件互相配置的綜合系統級設計,而綜合的“系統法”更是將這些因素緊密的聯系在一起。上述所提還只是系統法的只言片語,因此在實踐中,不斷的結合理論,不斷的總結改進才能設計出良好的DVR產品。再次感謝在這些系統整改中為之努力的所有工程師朋友們。
