Source：iFixit

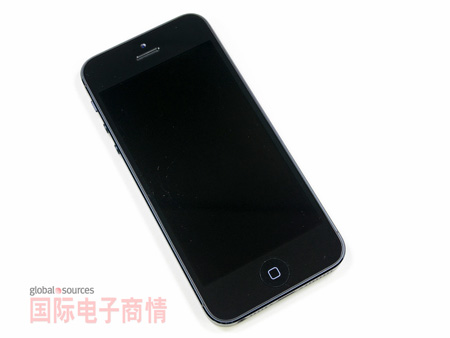

● 4英寸1136x640像素(326 ppi)視網膜顯示器
● 蘋果A6系統芯片(SoC)
● 800萬像素iSight攝像頭
● 8針照明連接器
● 4G LTE連接
● iOS 6

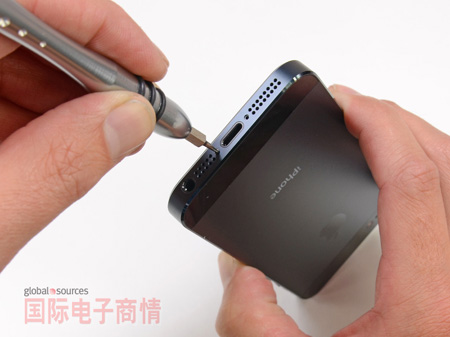

討厭的防撬螺絲！還不錯，我們的5-Point Driver仍然可以使用。
Source：iFixit
● iPhone 5不會(huì )被誤認為iPhone 4或4s，因為外觀有很大變化。
● 手機底部最明顯的變化是，30針塢站連接器換成了較小的端口。
● 耳機插口現在放到了手機底部，緊挨著更新后的話筒格柵——一系列小孔，而不是網眼覆蓋的插口。
單片式后蓋令人想起iPhone 3GS，但仍保持iPhone 4的直角邊緣。
Source：iFixit
太方便了，蘋果使用的防撬螺絲與過去兩年用于iPhone 4和4s的相同。不幸的是，螺釘與我們iPhone liberation kit中的稍有不同……暫時是這樣。
iPhone 5是從前向后打開的，所以更換破裂的屏幕比以前更加容易。謝謝，蘋果！相比之下，iPhone 4s需要38個步驟才能把屏幕拆下來。新款iPhone可能是我們見過的最方便維修的iPhone。

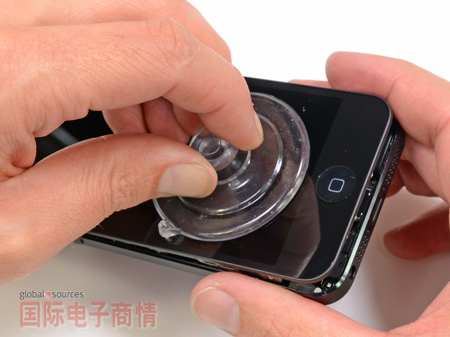

這是什么？吸盤？從3GS開始，我們拆解iPhone就不再需要吸盤。
Source：iFixit

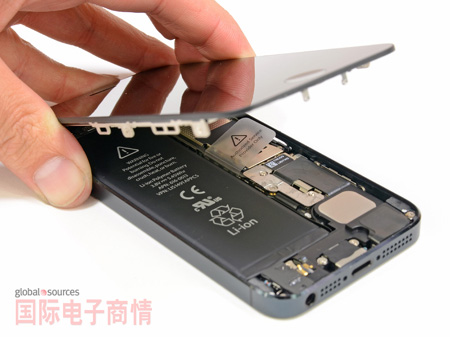

顯示器連接器由幾個簡單的飛利浦螺絲牢牢固定在邏輯板上面。我們的金屬起子很快就把顯示器連接器撬起來了。哈，顯示器拿下來了。
我們想起來了iPhone 3GS，它的顯示器也很容易拆下來。
Source：iFixit
屏幕破壞者和屏幕修理者歡呼吧！這個iPhone更容易維修
Source：iFixit

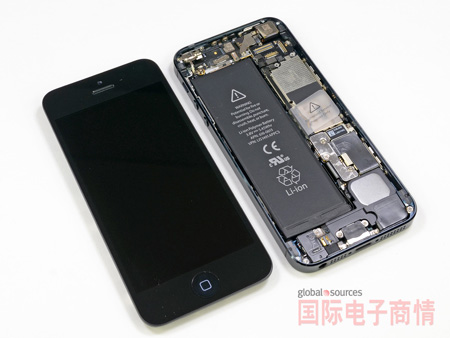

iPhone 5的蓋子掀開了，露出了里面的全部?jì)热?。從這里我們能看到什么呢？較大的電池？天線連接？單一的話筒？攝像頭？振動器？主屏按鈕？不要著急，我們忠實的iPhone研究者；在拆卸過程中，我們將更加仔細地觀察每個部件。

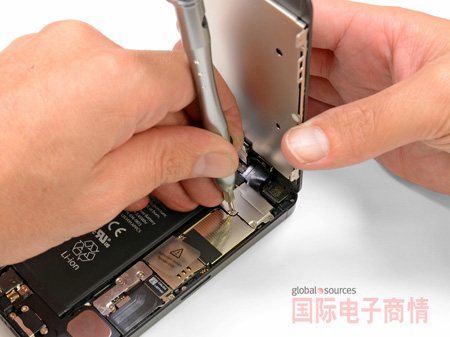

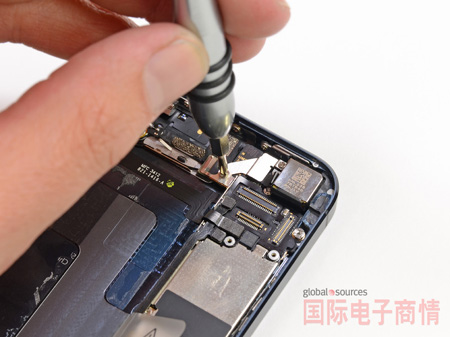

● 照例，我們先把電池斷開，防止任何器件帶電。
● 三個飛利浦#00螺絲和一個金屬托架把電池連接器穩定在邏輯板上。
啊，開始感覺似曾相識。

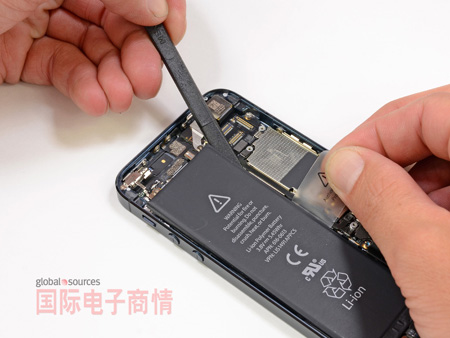

我們利用金屬起子把電池撬出來。
Source：iFixit

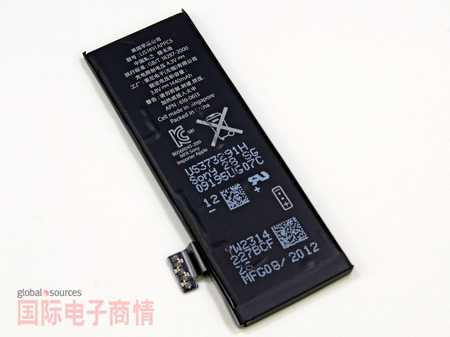

在iPhone 5中，蘋果采用了不同的電池化學，電壓更高，而且容量略大于iPhone 4s。我們看一下電池參數。
● iPhone 5電池: 3.8V - 5.45Wh - 1424mAh. 最長通話時間: 3G環境下8小時。最長待機時間：225小時
● iPhone 4s電池: 3.7V - 5.3Wh - 1432mAh. 3G網絡(luò )最長通話時間8小時。最長待機時間：200小時。
● Galaxy SIII電池: 3.8V - 7.98Wh - 2100mAh. 3G網絡(luò )最長通話時間：11小時40分鐘。最長待機時間：790小時。
Source：iFixit
這個連接把前面攝像頭周?chē)慕饘倏蚣芘c背部攝像頭周?chē)目蚣苓B接起來。也許這個框架是某種天線？以后會(huì )搞清楚的。說到天線，在接近電池的一側，一個天線連接器的一端很容易從邏輯板上撬起來。
iPhone 5內部有各種金屬-金屬連接。
Source：iFixit
在iPhone 4S中，這個天線位置為蜂窩天線所保留。在我們進一步了解之前，我們不會(huì )知道這個天線的確切用途。
在接近外殼的上部，我們發現幾個天線連接器用螺絲固定在外殼內部。
終于擺脫束縛，我們把邏輯板從外殼中拿出來了。
Source：iFixit

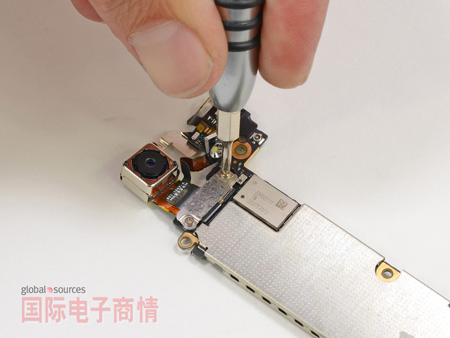

邏輯板和800萬像素iSight攝像頭一起拿下來了，后蓋中還剩幾個部件。
我們終于看到iPhone 5內部中的真相好東西：芯片組！我們要深入觀察，看看能從這些芯片中了解到什么信息。(芯片ID即將揭曉)。
隨同邏輯板一起拿出來的許多部件，有螺絲和托架固定在原位
顯然，蘋果非常注意確保所有連接器安裝牢固，時間長了也不會(huì )松動。做得不錯，蘋果。
Source：iFixit

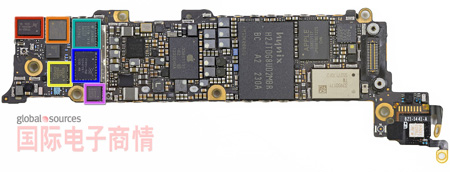

主板正面，點擊查看大圖
Source：iFixit
紅● Skyworks 77352-15 GSM/GPRS/EDGE功率放大器模組
橙● SWUA 147 228是一個RF天線開關模組
黃● Triquint 666083-1229 WCDMA / HSUPA功率放大器/用于UMTS頻帶的雙工器
靛● 安華高科AFEM-7813雙頻LTE B1/B3 PA+FBAR雙工器模組
藍● Skyworks 77491-158 CDMA功率放大器模組
紫● 高華高科A5613 ACPM-5613 LTE頻帶13功率放大器

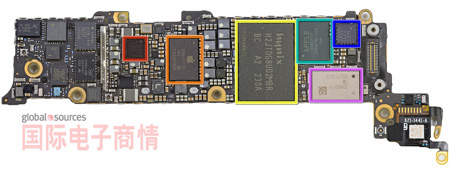

主板正面，點擊查看大圖
Source：iFixit
紅● 高通PM8018 RF電源管理IC
黃● Hynix H2JTDG2MBR 128 Gb (16 GB) NAND閃存
橙● 蘋果338S1131
靛● 蘋果338S1117 (Chipworks認為這是爾必達內存MPC，用于LTE.)
藍● 意法半導體L3G4200D (AGD5/2235/G8SBI )低功耗3軸陀螺儀—與iPhone 4S、iPad 2和其它主流智能手機中的一樣
紫● 村田339S0171 Wi-Fi模組
A6處理器是首款使用定制設計的蘋果SoC，不是基于A(yíng)RMv7指令集。
由于A(yíng)6不是基于A(yíng)RM的CPU設計，使得蘋果能夠根據自己的需要對A6進行量身定制。

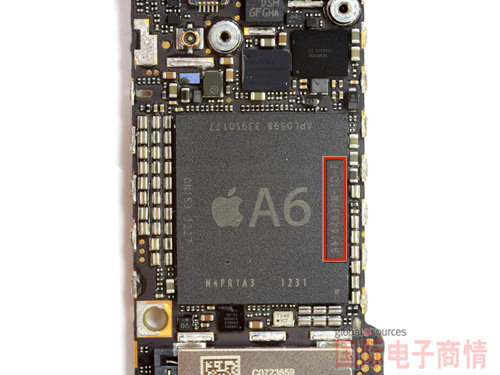

現在端上主菜：A6處理器。
Source：iFixit
據Chipworks稱，A6上的B8164B3PM絲網印刷標簽表示1GB爾必達LP DDR2 SDRAM。
先生們女士們，這是重大發現！因為最近蘋果主旨演講所介紹的信息圖顯示，他們使用的內存廠商是三星RAM (K3PE7E700F)，而不是爾必達。
考慮到蘋果與三星之間的關系遇到麻煩，這個發現很有意思。不久前，蘋果決定減少給予三星的RAM芯片訂單數量。這是否標志著蘋果與爾必達之間將開始一段新的獨家合作關系？爾必達是否會(huì )變成蘋果旗下一員猛將？

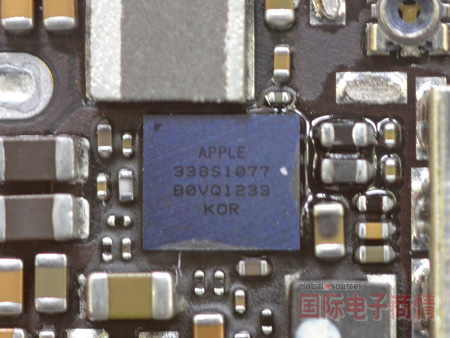

要看音頻編解碼芯片的近照嗎？
Source：iFixit
音頻編解碼器到底是做什么的？簡單地說，這是一個單一器件，同時充當數字－模擬轉換器和模擬－數字轉換器，對輸入與輸出信號進行正確的編碼與解碼。

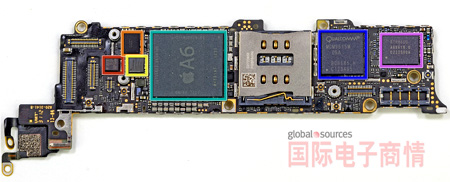

主板背面，點擊查看大圖
Source：iFixit
一塊電路板上的芯片。有點像螞蟻爬在一塊木頭上。
紅● 意法半導體LIS331DLH (2233/DSH/GFGHA)超低功耗、高性能3軸線性加速計
橙● 德州儀器27C245I觸摸屏SoC
黃● 博通BCM5976觸摸屏控制器
蘋果沒有采用單一的屏幕屏控制器，而是采用了多芯片解決方案來面向更大的屏幕尺寸，類似于iPad。
靛● 蘋果A6應用處理器
藍● 高通MDM9615M LTE調制解調器
紫● RTR8600多頻帶/模式RF收發器, 三星Galaxy S III中發現了同樣的器件。
配備4G連接性的iPhone？超乎你的想像。我們現在可以確認，高通MDM9615M是提供這項新特點的4G LTE處理器。
在被安卓手機奚落一年多之后，iPhone迷終于有了4G LTE。他們將利用這個新功能做什么？只有時間會(huì )告訴我們。

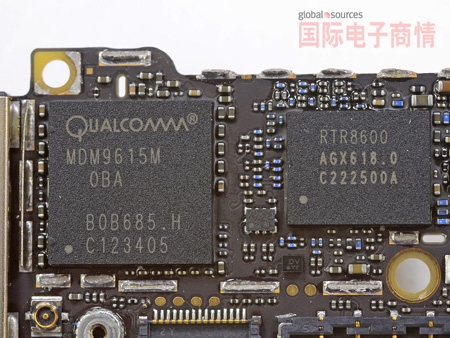

高通MDM9615M和RTR8600的近照
Source：iFixit
高通MDM9615M是一種28納米LTE (FDD and TDD), HSPA+, EV-DO Rev B, TD-SCMA調制解調器。
MDM9615允許支持多頻譜、多模式LTE。負責在LTE上同時發送語音與數據(假設運營商擁有相應的基礎設施，允許同時傳送語音和數據。)
我們還發現了高通RTR8600多頻帶/模式RF收發器。RTR8600與MDM9615相配合，支持各種頻帶，包括5個UMTS頻帶和5個以上的LTE以及4個EDGE頻帶。

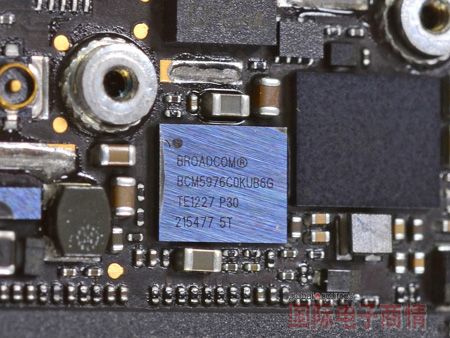

這是博通BCM5976 軌跡板控制器的近景。
Source：iFixit
蘋果在MacBook Air中使用同樣的芯片來控制軌跡板。在這里，該芯片與德州儀器觸摸屏控制器配合使用，負責在視網膜顯示器上面實現觸摸輸入。
在徹底拆解邏輯板之后，我們把注意力重新轉向后蓋。

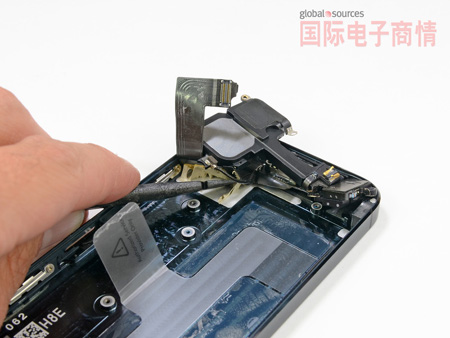

一堆膠水也難以抵擋我們強大的起子！
Source：iFixit
連接器整個拆下來了，其中包括耳機插孔和揚聲器?？磥?lái)蘋果必然要改變其充電電源，否則他們根本無法在這個組件上面安置一個30針的塢站連接器。
iPhone 5三個麥克風中的第一個露面了，與照明連接器組件在一起。完全可以假定，這只位于手機底部前端的麥克風，用于語音命令與語音呼叫。另外兩只麥克風現在仍然在手機里面，靠近手機上部。
Source：iFixit

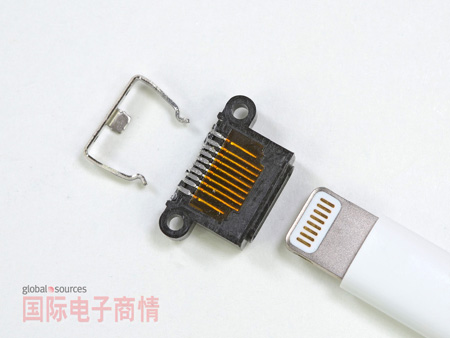

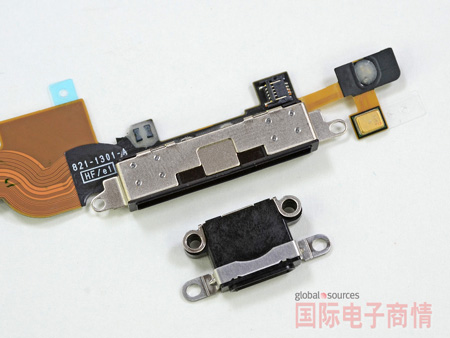

照明連接器似乎可以納入30針塢站連接器，現在可以清晰地看到新式照明連接器的8個引線。
Source：iFixit
雖然關于照明連接器的引腳沒有任何官方說明，但我們可以自信地認定，其中兩個將用于電源和接地。至于其它六個的用途，誰也說不好。
蘋果聲稱，照明連接器是全數字式的。但是，他們也聲稱iPhone 5支持模擬音頻輸出和VGA視頻，暗示在電纜內部可能存在某種形式的數字－模擬轉換。
對照明連接器的進一步研究顯示，一排整齊的針一個夾子固定住電纜的位置。
Source：iFixit
每個針都有彈性并在頂端鍍銅，以確保照明電纜與插座之間的良好傳導性。

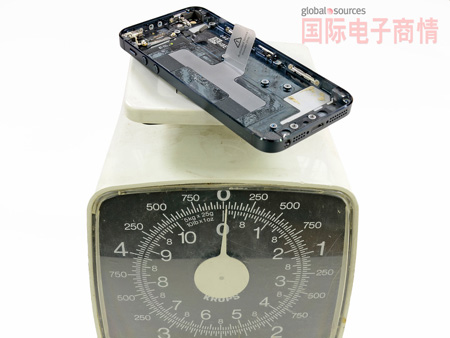

使用一個高科技的精密天平，我們測得iPhone 5整個后部組件只是略重于4S的玻璃后蓋。
雖然上面還剩有幾個部件，但后蓋顯得很輕。
Source：iFixit

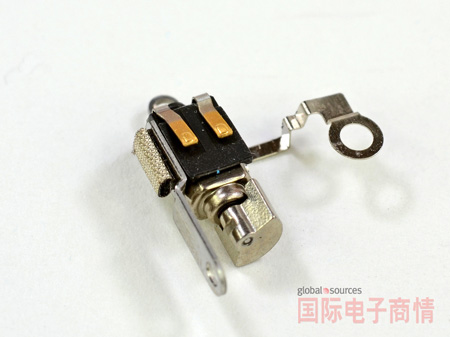

不同于使用一個線性振動振蕩器的iPhone 4S，iphone 5恢復使用一個轉動馬達。以前我們贊賞蘋果使用比較安靜和不太吵人的線性振動動蕩器，但現在我們對蘋果為何恢復原來的做法感到不解。
振動器馬達上面的壓力接點意味著更換不需要焊接或者撬開小連接器。
Source：iFixit
iPhone 4S里面的揚聲器附著在脆弱的電源按鈕帶狀電纜上面，需要花費很大功夫才能拆下來?，F在則一下子就從顯示器組件上彈出來了，這對于維修又是一個便利之處！

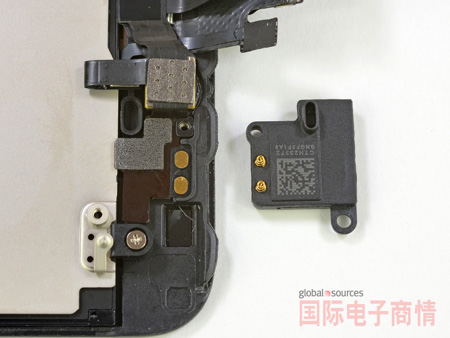

耳用揚聲器可以輕松拆下，使用兩個螺絲，利用彈性觸點與顯示器組件連接。
Source：iFixit
許多iPhone 4和4S用戶都遇到過主屏按鈕不靈的問題，但不敢冒險去修理。新款手機應該不僅提高了按鈕壽命，而且使得更換主屏按鈕不再令人那么糾結。
蘋果最新款手機的經曲主屏按鈕采用一個統一的金屬支架，我們希望這能極大地提高這個經常使用的按鈕的強度。
Source：iFixit

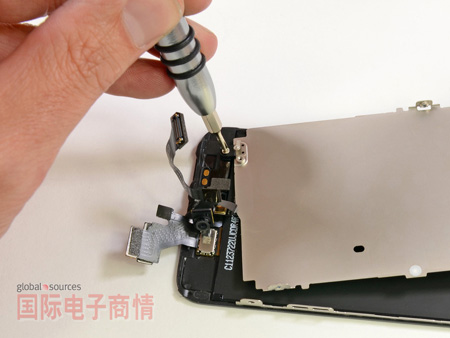

這個板子可能用于屏蔽和散熱。螺絲旁邊的彈性觸點顯示這個板子也可能用于接地。
最初看起來是LCD組件一部分，結果只需擰下幾只螺絲就輕松地拆下來了。
Source：iFixit

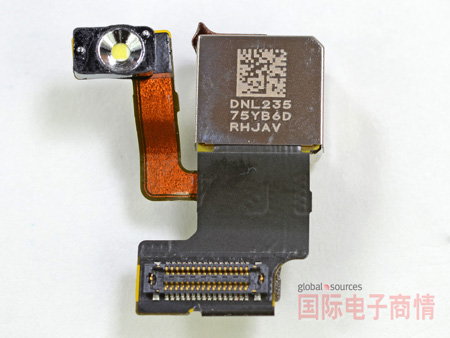

iPhone 5的一大賣點是800萬像素iSight攝像頭。
Source：iFixit

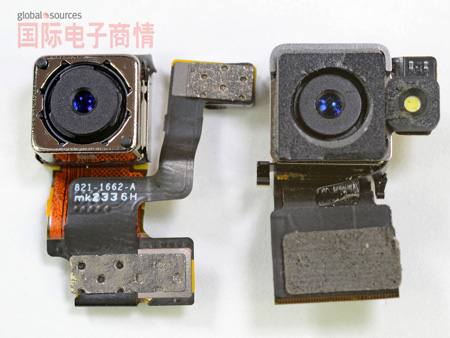

與iPhone 4S的攝像頭相比，似乎沒什么區別
Source：iFixit
盡管從外部很難看出這款攝像頭與去年機型使用的攝像頭之間有多少不同之處，但蘋果確實做了一些重大升級，包括改善了低照度環境下的性能，以及圖像捕捉速度提高了40%。
蘋果非常自豪的是，他們在其新款攝像頭上使用了藍寶石晶體。由于藍寶石是非常堅硬的材料，所以攝像頭的最外層使用藍寶石制造是合理的。

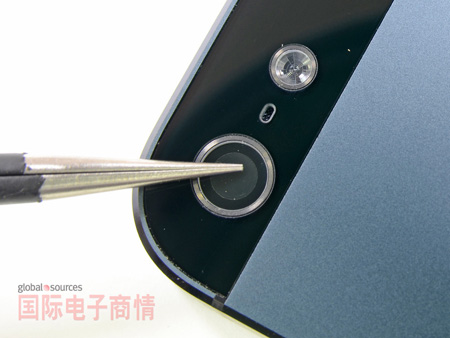

我們試著用鋼制鑷子去劃保護層，結果鏡頭上面一點劃痕都沒有。
Source：iFixit
雖然這不能證實保護層是用藍寶石晶體制造的，但確實表明其非常堅硬而且不怕劃。

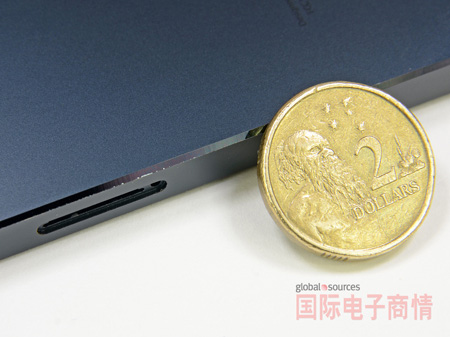

根據一名用戶的請求，我們研究了“磨損門”問題，用戶擔心后蓋的鍍層容易磨損。
我們發現，側面非常結實，但斜邊可能容易磨損，從而在側面形成一條明顯的痕跡。
Source：iFixit
建議：小心使用，或者配一個手機套?；蛘卟槐仡櫦?，隨便使用。

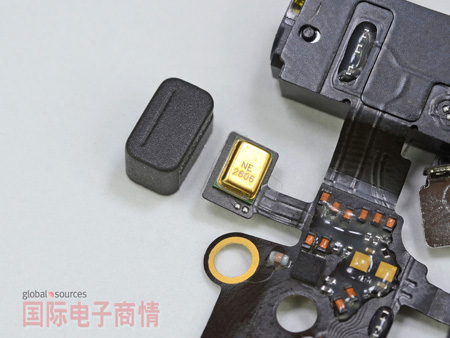

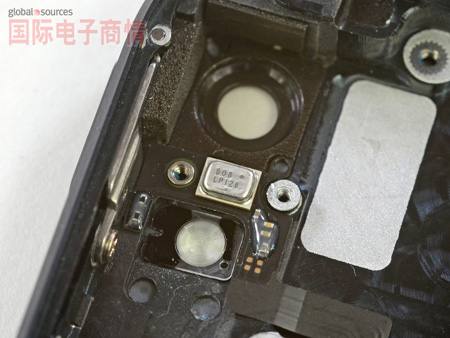

我們又有新發現！正如蘋果之前承諾的，他們在手機頂部設置了一個麥克風。這樣看來iPhone5就有3個麥克風了，其中后置的應該是用于消除背景噪音。
我們推測頂部這個麥克風是為Facetime和免提功能準備的。
Source：iFixit
那么，拆解到這里就結束了，我們最高興的事莫過于iPhone屏幕的維修變得容易了。因為就我們統計來看，玻璃面板摔壞是造成iphone維修的第一大原因。
另外專門為L(cháng)TE高速網絡(luò )準備的MCP內存，是Apple準備砍了三星，扶起爾必達的信號么？您對iphone 5拆解中拆出的故事怎么看，請和我們分享您的觀點！
